Pасчет стандартных характеристик




Расчет режима цепи по постоянному току

(параметров “рабочей точки”). Режим по постоянному току всегда рассчитывается в начале моделирования перед выполнением других видов анализа без указания специальных директив. Результаты расчетов выводятся в текстовый файл .out в виде таблицы узловых потенциалов и списка токов независимых источников. Список малосигнальных параметров линеаризованных схем замещения полупроводниковых приборов и нелинейных управляемых источников выводится в выходной файл результатов при наличии директивы .OP (Bias Point Detail).

Кроме того, анализ по постоянному току выполняется перед расчетом переходных процессов по директиве .TRAN для определения начальных условий (если отсутствует ключевое слово SKIPBP) и перед анализом в частотной области по директиве .AC для линеаризации нелинейных компонентов в окрестности режима по постоянному току.

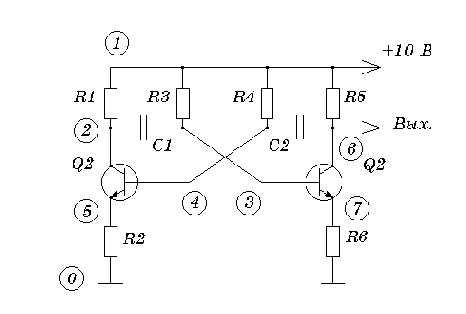

Обсудим особенности расчета режима по постоянному току. В программе он рассчитывается итерационным методом Ньютона– Рафсона. В отсутствие сходимости рекомендуется по директиве .OPTIONS увеличить максимальное количество итераций ITL1 (по умолчанию ITL1=40) [51]. Для повышения скорости сходимости рекомендуется с помощью директивы .NODESET устанавливать начальные значения узловых потенциалов, как можно более близкие к ожидаемому режиму по постоянному току (при отсутствии этой директивы все узловые потенциалы на начальной итерации полагаются равными нулю). Если решение методом Ньютона– Рафсона не сходится, программа автоматически переходит к методу вариации напряжений источников питания, который ценой увеличения затрат машинного времени обеспечивает сходимость решения в большинстве случаев. Приближенные значения режима по постоянному току с помощью директивы .NODESET обязательно указываются при анализе схем, имеющих несколько устойчивых состояний.

Многовариантный расчет режима по постоянному току (DC Sweep). Расчет режима по постоянному току производится при вариации одного или нескольких источников постоянного напряжения или тока, температуры, параметров моделей компонентов схемы и глобальных параметров по директивам
