Нелинейные резисторы, конденсаторы и индуктивности


В качестве другого примера макромоделей рассмотрим нелинейные резисторы, конденсаторы и индуктивности, управляемые напряжением [81]. Основная идея создания нелинейной проводимости, например емкости С

, состоит в том, что она представляется в виде произведения эталонной постоянной емкости С
 на управляющее напряжение V
 (рис. 5.16, а):  С
V
.

Умножение на управляющее напряжение производится с помощью ИТУТ, как показано на рис. 5.16, б.

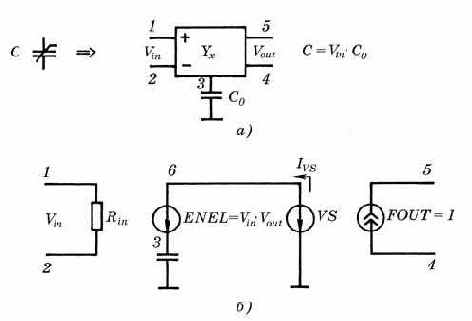

Рис. 5.16. Макромодель нелинейной емкости (а) и схема ее замещения (б)

Ниже приведем описание модели нелинейной емкости на входном языке программы PSpice:

.subckt CNEL   1   2    3   4   5

ENEL   3  6  POLY(2)  (1,2)  (4,5)   0   0   0   0   1

FOUT  4   5   VS  1

Rin   1   2   1MEG

VS    0   6   0

.ends  CNEL

Ток через эталонную емкость C

 пропорционален напряжению V
 на псевдоемкости и управляющему напряжению V
. Результирующий ток через емкость C
, равный току через источник o напряжения VS

с нулевой ЭДС, отражается на выходных зажимах псевдоемкости. Нелинейный резистор и нелинейная индуктивность реализуются аналогично.
