Моделирование

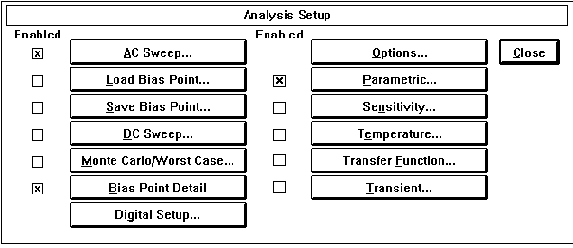

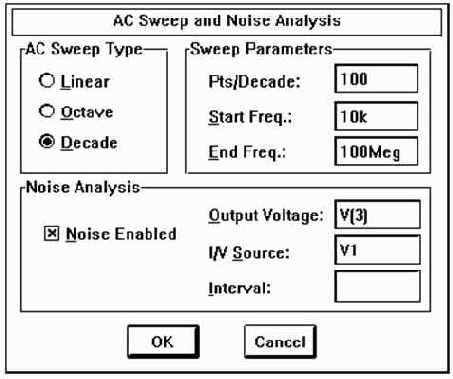

Подготовка к моделированию и само моделирование проводятся под управлением пункта меню Analysis в несколько этапов.

1. Простановка позиционных обозначений. Перед моделированием схемы всем ее компонентам (резисторам, конденсаторам, диодам и т. п.) необходимо присвоить уникальные имена, так называемые позиционные обозначения (Reference Designator) по команде Tools/Annotate. На панели диалога команды (рис. 2.15) в пункте Function выбирается один из трех режимов:

Package and Assign Reference Designators  – упаковка отдельных символов в физически существующие корпуса компонентов, которая заключается в назначении позиционных обозначений компонентов, простановке номеров секций и указании типов корпусов в соответствии с данными панели Set Values;

Assign Reference Designators Only

–  назначение только позиционных обозначений компонентов без проведения их упаковки;

Рис. 2.15. Автоматическая простановка позиционных обозначений и упаковка схемы


Undo Packaging –  удаление всех атрибутов, проставленных в процессе обратной корректировки схемы по команде Tools/Back Annotate.

Заметим, что по команде Options/Auto-Naming

можно включить режим автоматической простановки позиционных обозначений компонентов при нанесении их символов на схему (нажать выключатель Enable Auto-Naming), задав их начальный номер Starting Designator.

В разделе Set Values for задаются параметры:

All Except User-Assigned –  автоматическая простановка позиционных обозначений, имен секций и типов корпусов за исключением тех, что проставлены пользователем;

Only Unpackaged –  простановка позиционных обозначений, имен секций и типов корпусов, которые еще не назначены;

All –  простановка позиционных обозначений, имен секций и типов корпусов всем компонентам (с переопределением существующих).

2. Проверка схемы. По команде Analysis/Electrical Rule Check проверяется наличие в схеме неподсоединенных (плавающих) выводов компонентов, совпадающих позиционных обозначений и др. Полнота проверки тем больше, чем больше информации о типе компонентов и их выводов занесено в библиотеку символов.
